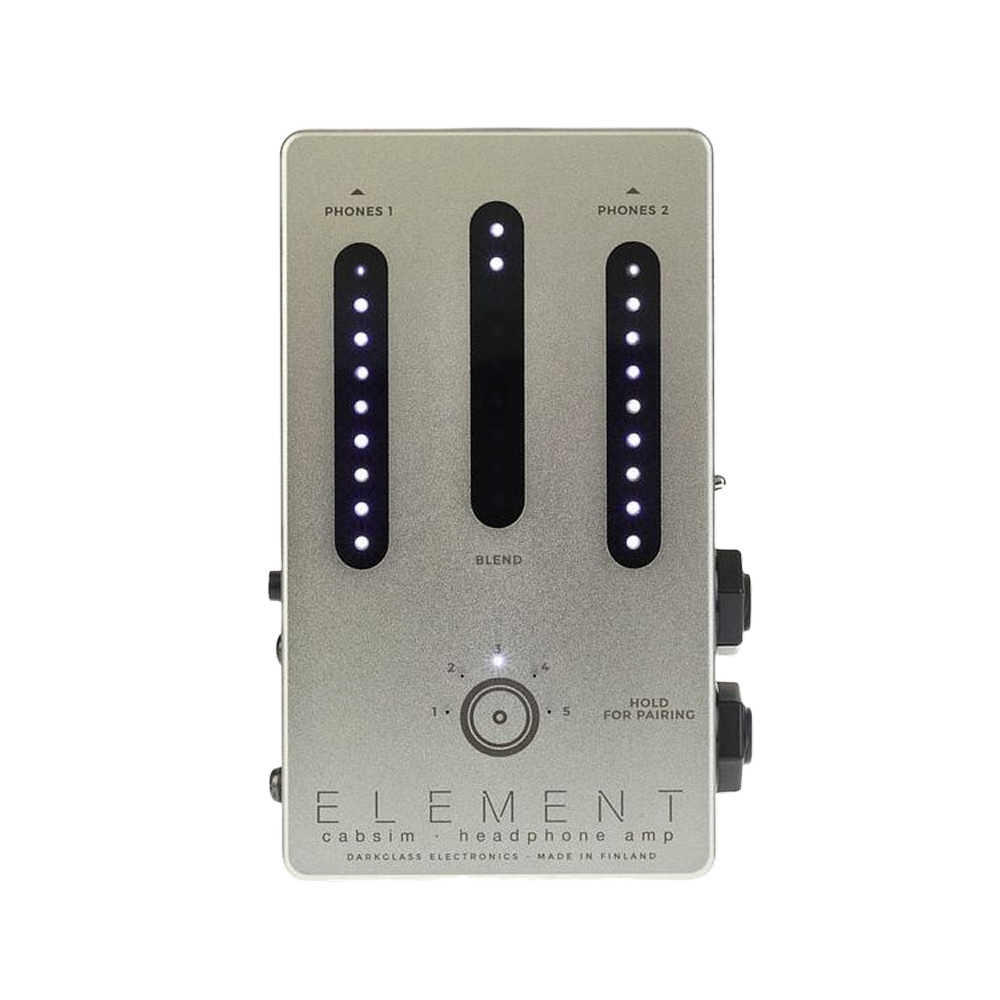

ПЕРЕДНЯЯ ПАНЕЛЬ
— Cabsim: Включите/выключите симуляцию кабинета на прямом выходе. Этот переключатель полностью обходит все цифровые цепи и позволяет получить сигнал с нулевой задержкой, когда это необходимо.
— Blend: Сенсорный ползунок для установки сочетания между основным входом (инструментальный/усилительный вход) и фоновой дорожкой (Bluetooth/дополнительный вход) для выхода микса на наушники.
— Phones: Два сенсорных регулятора громкости, по одному на каждый выход для наушников.
ПРИЛОЖЕНИЕ DARKGLASS SUITE (MACOS, WINDOWS, IOS И ANDROID)
Приложение для настольных и мобильных платформ, которое открывает дополнительные функции Element, такие как два различных типа графических эквалайзеров, имитации ламповых усилителей мощности и доступ к растущей библиотеке высококачественных моделей ИК-камер. Настольная версия также позволяет обновлять прошивку и загружать собственные модели шкафов сторонних производителей.
АУДИОИНТЕРФЕЙС USB-C
Записывайте свои идеи, где бы вы ни находились, подключив Element к ПК или Mac (в macOS драйверы не требуются).
Инструментальный вход записывает на две дорожки, одну с имитацией кабинета и одну без каких-либо эффектов.
Запись стереоисточников также возможна через дополнительный вход. Независимые миксы могут быть отправлены на два выхода для наушников из вашей любимой DAW.
USB
Порт USB-C открывает возможности USB-аудиоинтерфейса Element и позволяет взаимодействовать с настольным приложением Darkglass Suite, позволяя обновлять программное обеспечение и получать доступ к библиотеке Darkglass IR, содержащей сотни моделей кабинетов.
XLR-ВЫХОД
Выход XLR с переключателем заземления обеспечивает надежное стандартное подключение к микшерному пульту или внешнему аудиоинтерфейсу для гарантированно низкого уровня шума.
ELEMENT С ПЕДАЛБОРДОМ
Подключите инструмент к педалборду, как обычно, и добавьте элемент в конце сигнальной цепи. Используйте вход с надписью INSTRUMENT IN на элементе.
Теперь вы можете выбрать импульсные характеристики в слотах 1-5 или сигнал обхода. Отсюда сигнал передается на выход XLR и через регуляторы смешивания и громкости на выходы для наушников.
Element с усилителем и кабинетом c динамиками
Примечание: Element НЕ действует как loadbox! Всегда убедитесь, что ваш усилитель подключен к подходящей нагрузке!
Element предназначен для работы с усилителями с максимальной выходной мощностью 900 Вт. Для обеспечения максимальной безопасности рекомендуется подключать Element после кабинета громкоговорителей к параллельному выходному разъему кабинета громкоговорителей. Используйте вход с надписью « AMP IN» на элементе.
Теперь вы можете выбрать импульсные характеристики в слотах 1-5 или сигнал обхода. Отсюда сигнал передается на выход XLR и через регуляторы смешивания и громкости на выходы для наушников.
Если максимальная мощность усилителя составляет 100 Вт, элемент можно подключить между усилителем и корпусом динамика. Используйте вход с надписью « AMP IN » для усилителя и выход с надписью « SPEAKER OUT » для подключения корпуса динамика к элементу.
Теперь вы можете выбрать импульсные характеристики в слотах 1-5 или сигнал обхода. Отсюда сигнал передается на выход XLR и через регуляторы смешивания и громкости на выходы для наушников.
Если вы используете усилитель Darkglass с усилителем мощности класса D, у вас есть возможность подключить усилитель напрямую к Element без использования корпуса динамика или внешней нагрузки. Используйте вход с надписью « AMP IN » на элементе.
Теперь вы можете выбрать импульсные характеристики в слотах 1-5 или сигнал обхода. Отсюда сигнал передается на выход XLR и через регуляторы смешивания и громкости на выходы для наушников.
ПРЕДУПРЕЖДЕНИЕ
Никогда не подключайте усилитель к « AMP IN » одновременно с инструментом к INSTRUMENT IN! Это может привести к поражению электрическим током и поломке оборудования!
— Инструментальный вход и инструментальный выход: Два разъема 6,3 мм, которые можно использовать в качестве: балансного/небалансного инструментального входа и выхода или входа усилителя и выхода динамика (сквозного).
— Входное затухание: 0 дБ / -12 дБ / -30 дБ
— USB: Разъем Micro USB B позволяет подключать педаль к ПК/Mac для загрузки импульсных характеристик имитации кабинета в педаль и управления различными другими настройками.
— Дополнительный вход: Вы можете подключить линию/наушники от ноутбука/клавиатуры/микшера и т. д. к дополнительному входу 3,5 мм на Element.
— Прямой вывод: Сбалансированный выход XLR для подключения педали к микрофонному предусилителю, акустической системе и т. д.
— Ground lift: Отключает сигнальную землю на прямом выходе, чтобы разорвать любые контуры заземления. Установите этот переключатель в любое положение, обеспечивающее меньший уровень шума. Переключатель не влияет на выход ¼”.
— 9 – 12 В постоянного тока: Используйте источник питания постоянного тока 9–12 В (центральный отрицательный цилиндрический штекер 2,1/5,5 мм). Потребляемый ток 250мА.
— Наушники: Два выхода на наушники 3,5 мм.
РАЗМЕРЫ
— Ширина: 64 мм / 2½ дюйма
— Длина: 111 мм / 4¼ дюйма
— Высота: 35 мм / 1½ дюйма
— Вес: 245 г / 0,54 фунта
ПРЕДУПРЕЖДЕНИЕ
Элемент потребляет 250 мА. Используйте только регулируемый адаптер постоянного тока 9 В со штекером с центральным отрицательным контактом. Нерегулируемые источники питания и/или более высокое напряжение могут привести к субоптимальным шумовым характеристикам и даже повредить ваше устройство, что приведет к аннулированию гарантии.
